快科技 6 月 17 日消息股票，三星电子在 2026 年 VLSI 超大规模集成电路研讨会上宣布，全球首次实现栅极间距 42nm 的 3D 堆叠场效应晶体管（3D Stacked FET）。

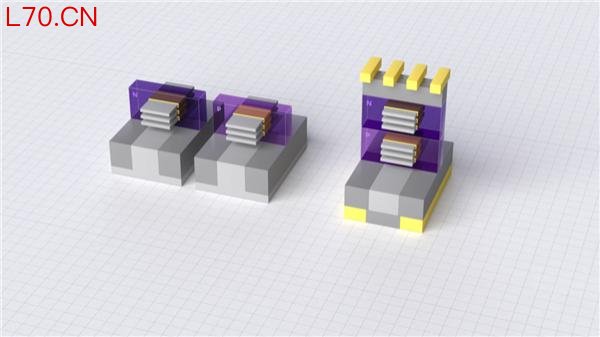

传统逻辑芯片依靠缩小晶体管横向间距提升集成度，但若尺寸持续压缩，薄层绝缘层易产生漏电干扰。3D 堆叠 FET 将原本并排放置的 N 型和 P 型晶体管上下堆叠，理论上一倍面积可容纳两倍晶体管。
三星表示，这一概念已在 NAND 闪存的 V-NAND 和 DRAM 的 HBM 中得到验证，此次是首次在逻辑半导体领域实现。

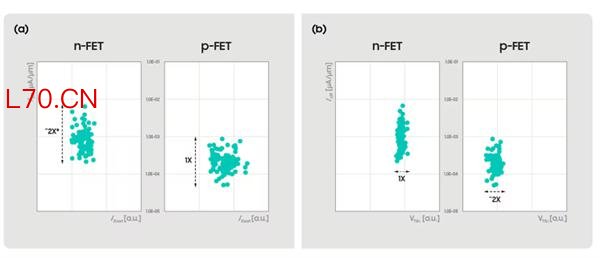

元股证券:ygzq.hk三星在上下晶体管中均采用三层堆叠纳米片沟道设计。42nm 栅极间距低于此前业界 48nm 的最小纪录。研究团队还通过中间介质隔离层解决上下晶体管电气隔离问题，并应用 RBC 直接连接上下晶体管。
三星预计该技术将用于 AI 和高性能计算（HPC）的下一代逻辑芯片。研究团队表示，垂直堆叠结构可使同面积晶体管数量倍增，电力和性能理论上可获两倍提升。三星计划继续推进商业化研究。
网上配资

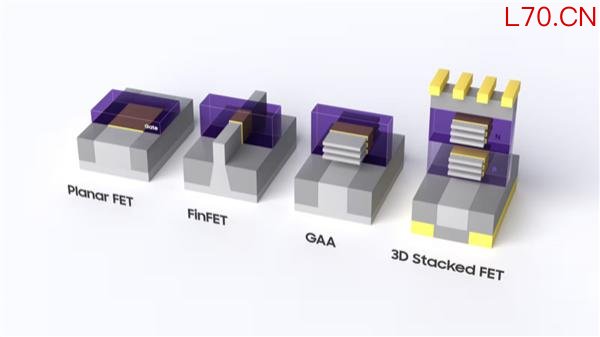

晶体管从平面到 FinFET 再到环栅，三代演进都在提升电流控制精度。3D 堆叠 FET 改走垂直路线，成为下一代芯片制程的关键技术。
